美 테크 유튜버, 맥세이프 배터리 팩 분해 영상 전체 공개...외신의 리뷰는?

美 테크 유튜버, 맥세이프 배터리 팩 분해 영상 전체 공개...외신의 리뷰는?: 고다솔 / 2021-07-26 16:42:53

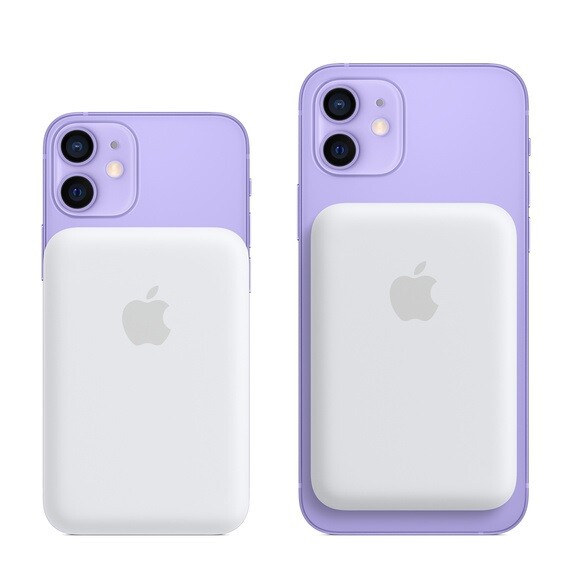

7월 14일(현지 시각), 애플이 아무 예고도 없던 상황에서 iOS14.7 이상 버전에서 사용할 수 있는 액세서리인 맥세이프 배터리 팩을 공개했다. 그리고 출시 후 2주가 지난 현재, 전 세계 소비자가 다른 여러 모바일 액세서리보다 맥세이프 배터리 팩에 더 큰 관심을 보인다.

많은 소비자의 관심을 입증하기라도 하는 듯 어느 한 해외 테크 유튜버가 맥세이프 배터리팩 분해 영상이 공개됐다. 또, 다수 외신이 소비자를 위해 맥세이프 배터리팩 리뷰를 게재했다. 이에, 맥세이프 배터리팩 분해 결과와 외신의 평가를 모두 분석했다.

맥세이프 배터리팩 분해 과정 공개
미국 테크 유튜버 차저랩(Charger Lab)은 맥세이프 배터리팩 신제품을 개봉함과 동시에 제품을 분해해, 내부 구조를 분석하는 영상을 게재했다.

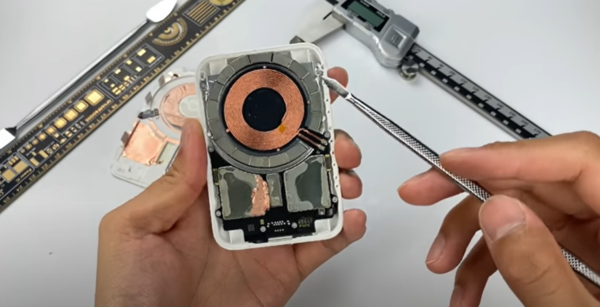

제품을 분해했을 때, 가장 먼저 제품 커버에 코일이 부착된 것을 볼 수 있다. 커다란 동그라미 형태로 감긴 코일은 배터리 팩과 휴대폰을 강력하게 부착하는 역할을 한다. 또, 그 바깥에 얇은 원형으로 감긴 코일은 NFC를 감지하며, NFC 칩과 연결됐다. 하단에는 포일이 감겨 있어, 제품의 열 방출을 돕는다.

그리고 제품 본체의 내부를 더 자세히 살펴보자. 여기서 상단 코일 주변의 금속 자석 링이 단단하게 고정된 채로 부착되지 않은 것을 발견할 수 있다. 이 덕분에 금속 자석 링을 쉽게 제거할 수 있다. 자석 링은 총 16개의 작은 자석으로 구성됐으며, 작은 QR 코드가 있다.

그다음으로 제품 본체 하단의 조그만 자석이 제품 본체의 PCB 모듈에 단단하게 고정된 것을 볼 수 있다. 이를 제거하면, 배터리 팩을 볼 수 있다. 애플의 설명대로 배터리팩 2개가 장착됐으며, 두 개의 배터리 팩이 서로 연결되어 있다.

배터리팩의 전압과 전체 에너지는 각각 7.62V, 11.13Wh임을 확인할 수 있다. 또, 배터리팩에는 충전 전압은 최대 8.7V로 제한됐으며, 총 배터리 용량은 1,460mAh라는 안내문이 작성됐다. 그러나 제품 전압은 7.62V이다. 이에, 차저 랩은 5V로 전압을 계산하면, 배터리 용량을 최대 2,200mAh까지 활용할 수 있다고 설명했다.

또, 차저 랩은 배터리에 PCB 연결을 위한 특수 커넥터가 적용됐으며, 이는 일반 보조 배터리에 거의 사용하지 않는 부품이라는 점에 주목했다.

배터리팩을 제거하면 무엇을 볼 수 있을까? 분해 후, 열을 식힐 수 있는 금속 히트싱크(Heat sink)와 구리 포일이 제품 본체 하단에 부착된 것을 볼 수 있었다. 그리고, 배터리팩은 스폿용접과 함께 보호막에 서로 단단하게 연결된 것을 확인할 수 있었다.

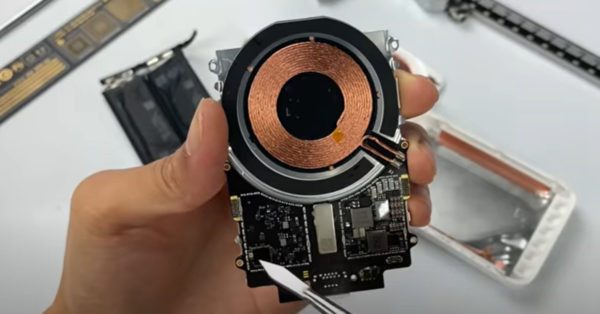

이어서 배터리팩 위에 장착된 금속을 더 자세히 살펴보자. 금속 후면에는 금속 히트싱크가 장착됐다. 배터리팩 과열 문제를 방지하기 위해 적용했음을 어렵지 않게 짐작할 수 있다. 금속 전면의 보호막을 제거하자 좌측에 무선 충전 기능을 지원할 부품이 탑재된 공간을 볼 수 있었다. 여기에는 M4 코어의 120Hz의 고성능 ARM에 부착된 것과 동일한 부품이 장착됐다. 출력 전압 어댑터와 고속 충전 기능을 지원하는 인터페이스 제어 칩 등도 함께 장착됐다.

그리고, 우측에는 드라이브 서킷과 무선 충전 코일이 부착됐다. 전압 변환 서킷 2개와 무선 충전 기능의 전력 공급 서킷, 전압 변환 효율성을 높일 쇼키 다이오드(Schottky diode) 등이 있다.
